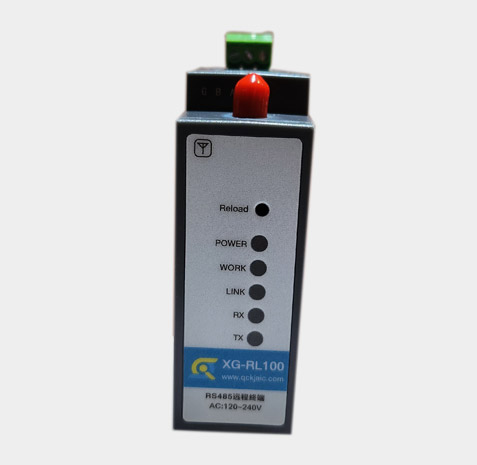

XG-RL100智能通讯网关
产品概述
XG-RL1000智能通讯网关
与青彩科技设置终端配合使用，LORA协议，广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
产品特性全工业设计，金属外壳，高防护等级；
宽电压 DC 9-36V 输入，具备电源反向保护；
静电、浪涌、电快速脉冲群等多重防护；
高性能工业级 LoRa 射频芯片；
大功率 LoRa 模块，传输更远；
内置硬件看门狗，确保系统稳定；
数据加密、校验处理，提高数据传输的安全性、可靠性；
技术参数| 无线参数 | |
|---|---|
| 天线标准 | LoRa |
| 频率范围 | 410~525MHZ |
| 发射功率 | 10dBm~20dBm |
| 接收灵敏度 | ~140dBm@265Kbps |
| 天线 | SMA天线座（外螺内孔） |
| 传输距离 | 6000m(测试条件：晴朗、空旷，最大功率，天线增益3dBi，高度大于2m，0.268K空中速率，默认频段) |
| 硬件参数 | |
| 工作电压 | AC120V~240V |
| 工作电流 | 发射电流115mA@3.3V |
| 尺寸 | 28*64.7*109.7mm(L*W*H) |
| 工作环境 | |
| 工作温度 | -40C |
| 无线参数 | |
|---|---|
| 端口数 | RS485*1 |
| 标准 | RS-485（A+，B-，GND） |
| 数据位 | 8bit |
| 停止位 | 1,2 |
| 检验位 | None，Even，Odd |
| 波特率 | 1200/2400/4800/9600/19200/38400/57600/115200 |
| 缓存 | RX:240byte，TX: 240byte |
| 流控 | 无 |
| 软件参数 | |
| 保护 | 浪涌防护、脉冲群防护、ESD 静电防护 |
| 无线网络类型 | LoRa |
| 安全机制 | 128 位数据加密 |
| LoRa 通信速率 | 0.268～62.5kbps |
| 通信协议 | 点对点协议、点对 LG210\LG220 协议 |
| 配置方式 | 上位机设置软件，串口 AT 指令 |
